НАСТРОЙКА СИСТЕМЫ IP DECT В SV9100 (CP20)

Дата изменения: 11.04.2022
Продукт/версия: SV9100 CP20 / 10
Платформа: UNIVERGE
Кратко

Настройка SV9100 для IP DECT - это та же стандартная процедура, которая используется для настройки расширений SIP в системе. Процесс состоит из трех блоков:

  • Настройка конфигурации IPLE (IP-адресация и т. д.)
  • Установка IP устройств
  • Настройка функций IP устройств
Ниже приведены примеры того, как настроить SV9100. Если информации недостаточно, обратитесь к документации SV9100 для получения более подробной информации.

Убедитесь, что добавочные номера, которые вы хотите использовать в качестве добавочных номеров IP DECT, еще не использовались в качестве других IP-устройств в SV9100. Также убедитесь, что расширения IP DECT либо еще не настроены в конфигурации IP DECT, либо выключены. Если нет, то в SV9100 могут быть регистрационные данные, из-за которых трубки регистрируются или работают неправильно.


Подробно

НАСТРОЙКА КОНФИГУРАЦИИ IPLE (IP-адресация и т. д.)
Настройка IP-адресации VoIP SV9100
  1. Убедитесь, что на вашем управляющем ПК работает соответствующий инструмент программирования для ПК для автономного программирования SV9100. Если нет, запустите приложение и подключитесь к SV9100.
  2. Загрузите полную конфигурацию SV9100.

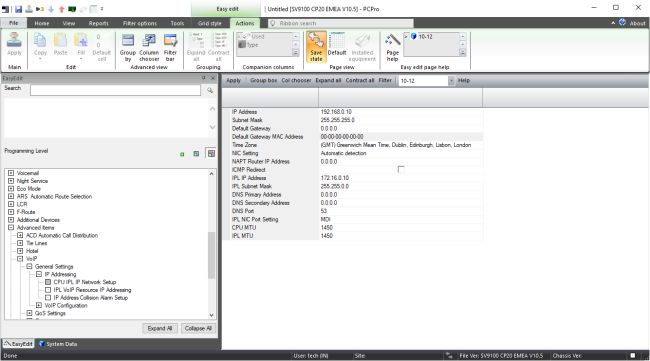

  3. Перейдите в раздел Advanced Items → VoIP → General Settings → IP Addressing → CPU IPL IP Network Setup или, если используются команды системных данных, перейдите к команде 10-12.
  4. Установите IP-адрес IPL и маску подсети (команда 10-12-09 и 10-12-10) требуемые для настройки клиентской сети вместе с адресом шлюза по умолчанию (команда 10-12-03), если требуется.
  5. Нажмите APPLY (Применить) для завершения.
Настройка IP-адресации шлюза VoIP SV9100

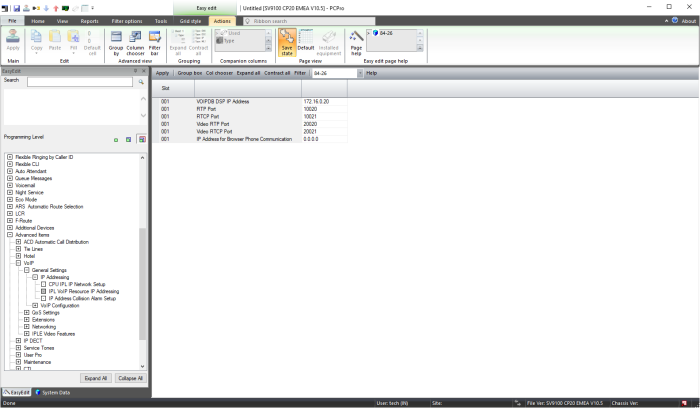

  1. Перейдите в раздел Advanced Items → VoIP → General Settings → IP Addressing → IPL VoIP Resource IP Addressing или, если используются команды системных данных, перейдите к команде 84-26.
  2. Установите IP-адрес IPL VoIPDB DSP (команда 84-26-01) требуемый для настройки клиентской сети.
  3. Обычно номера портов можно оставить в качестве значений по умолчанию и начать с 10020 для RTP и 10021 для RTCP.
  4. Нажмите APPLY (Применить) для завершения.
УСТАНОВКА IP УСТРОЙСТВ
Настройка стандартных параметров SIP IP DECT (Gx66 / I766 / Gx77 / G577h / M166)

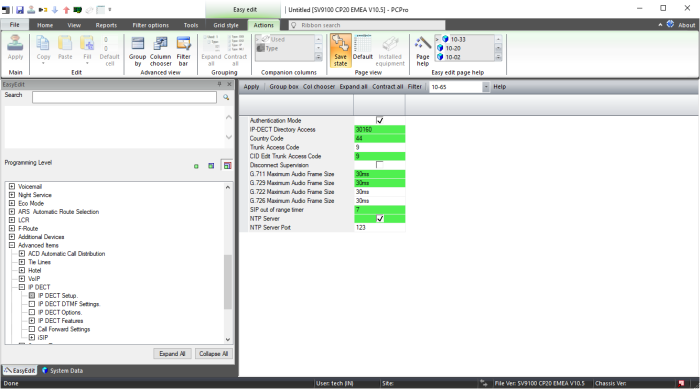

  1. Перейдите в раздел Advanced Items → IP DECT → IP DECT Setup
  2. Сконфигурируйте рекомендуемые стандартные параметры SIP IP DECT в соответствии с вашими требованиями к установке.
  3. Нажмите APPLY (Применить) для завершения.

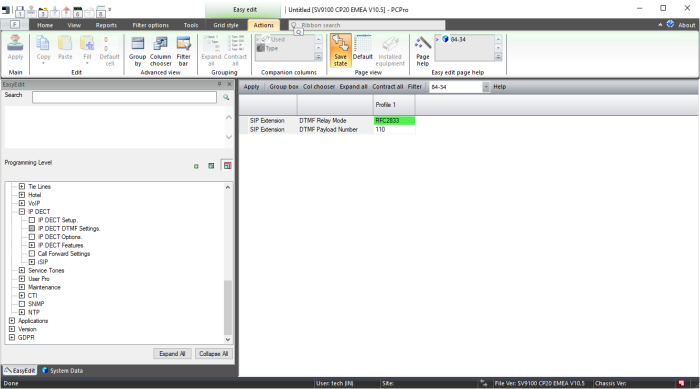

  4. Перейдите в раздел Advanced Items → IP DECT → IP DECT DTMF Settings.
  5. Установите рекомендуемые стандартные настройки SIP IP DECT DTMF в соответствии с вашими требованиями к установке.
  6. Нажмите APPLY (Применить) для завершения.
  7. Перейдите в раздел Advanced Items → IP DECT → IP DECT Options.
  8. Определите диапазон портов, который не выделен для существующих плат расширения или IP-терминалов и доступен для устройств IP DECT.
  9. Назначьте номера IP DECT для соответствующих портов.
  10. Режим аутентификации (PRG 10-33-02) должен использоваться между SV9100 и IP DECT. Назначьте «Пароль аутентификации» (PRG 15-05-16) для соответствующих портов здесь. Этот пароль должен быть одинаковым для всех аппаратов IP DECT. Пароль должен содержать не менее 8 символов, один верхний регистр, один нижний регистр и один специальный символ.
  11. Убедитесь, что для группы разрешенного дублирования IP (PRG15-05-18) установлено значение «отключено» для всех стандартных добавочных номеров SIP IP DECT. Это поле будет автоматически обновляться, когда стандартные расширения SIP IP DECT завершат регистрацию на SV9100.
  12. Нажмите APPLY (Применить) для завершения.
НАСТРОЙКА ФУНКЦИЙ IP УСТРОЙСТВ

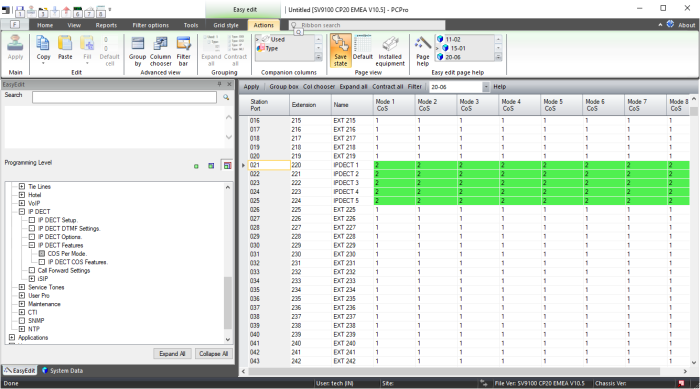

  1. Перейдите в раздел Advanced Items → IP DECT → IP DECT Features → COS Per Mode.
