ПОДКЛЮЧЕНИЕ АККУМУЛЯТОРНЫХ БАТАРЕЙ (АКБ)
ПОДКЛЮЧЕНИЕ АККУМУЛЯТОРНЫХ БАТАРЕЙ (АКБ)
Три типа подключения батареи обеспечивают работоспособность при сбое питания, подключение внутренней батареи, внешней батареи без CHSG LARGE BATT BOX и внешняя батарея с CHSG LARGE BATT BOX.
Убедитесь, что шасси выключено.
-
Отсоедините кабель питания переменного тока и заземляющий кабель от задней части шасси.
-

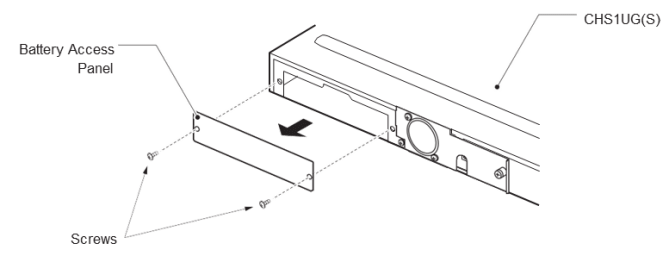

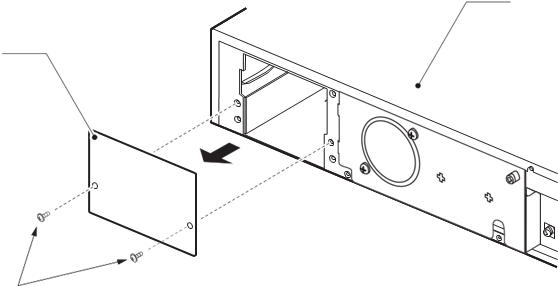

Удалите винты с панели доступа к батарее на задней части корпуса и снимите панель.
-

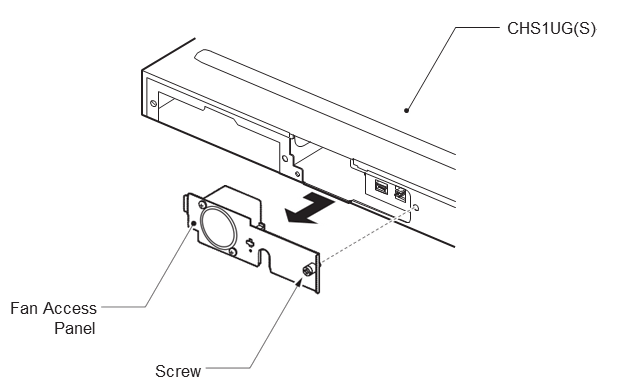

Снимите панель доступа к вентилятору вместе с вентилятором (см. рисунок ниже).
-

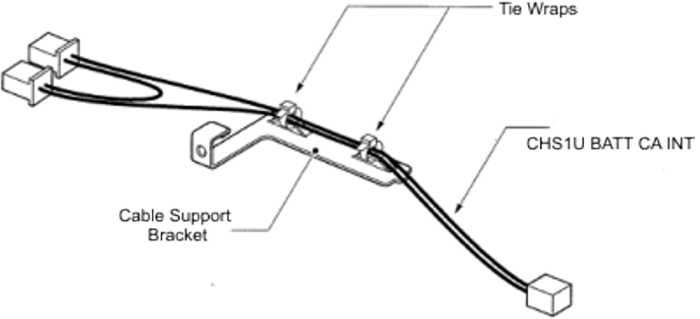

Используя стяжки, закрепите кабель CHS1U BATT CABLE INT на опорный кронштейн (см. рисунок ниже).
-

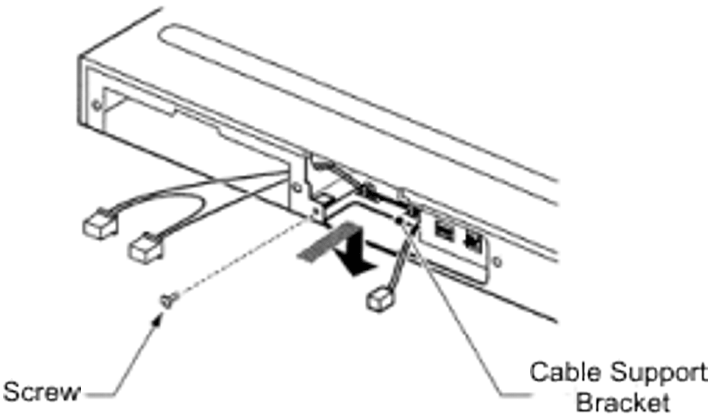

Используя прилагаемый винт, закрепите кронштейн для крепления кабеля к CHS1UG (S) (см. рисунок ниже).
-
Используя прилагаемые винты, закрепите две батарейки 12V-0.8AH в батарейном отсеке (см. рисунок ниже).
-
Закрепите держатель батареи на лотке (см. рисунок выше).
-

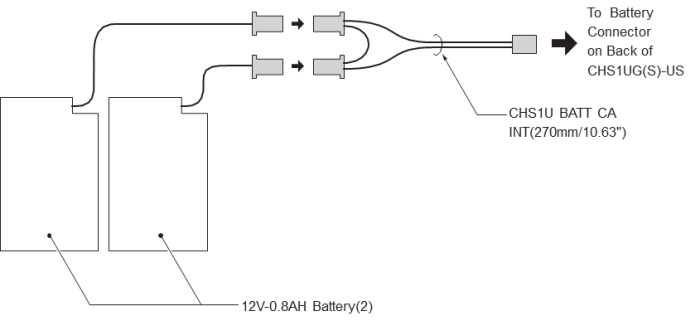

Подключите CHS1U BATT CABLE INT к внутренним батареям (12В-0.8Ач аккумулятор) (см. рисунок ниже).
-
Подключите CHS1U BATT CABLE INT от аккумулятора к PSU (блок питания) на задней панели CHS1UG (S) (см. рисунок ниже).
-

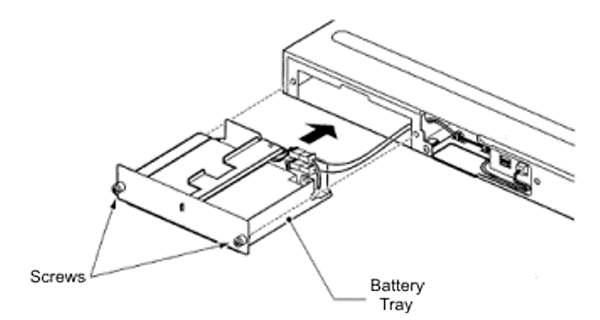

Вставьте аккумуляторный отсек в пространство на задней части корпуса (см. рисунок ниже).
-
Закрепите батарейный отсек с помощью двух крепежных винтов.
-

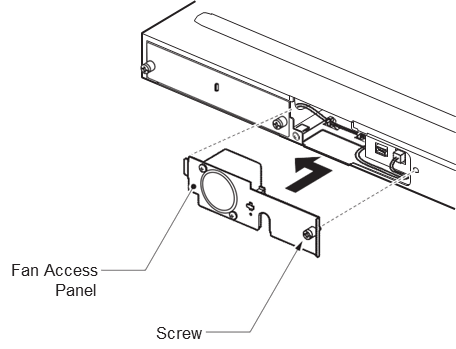

Вставьте язычок панели доступа к вентилятору в слот на задней панели корпуса CHS1UG (S) (см. рисунок ниже).
-
Закрепите панель доступа к вентилятору с помощью фиксирующего винта.
-
Выключите питание шасси.
Убедитесь, что шасси выключено.
-
Отсоедините кабель питания переменного тока и заземляющий кабель от задней части шасси.
-
Снимите панель доступа к батарее на задней панели корпуса CHS2UG.
-
Снимите панель доступа к вентилятору, вместе с вентилятором.
-
Используя стяжки, закрепите кабель (CHS2UG BATT CABLE INT) в кронштейне для крепления кабеля.
-
С помощью прилагаемого винта установите кронштейн для кабеля в корпус CHS2UG.
-

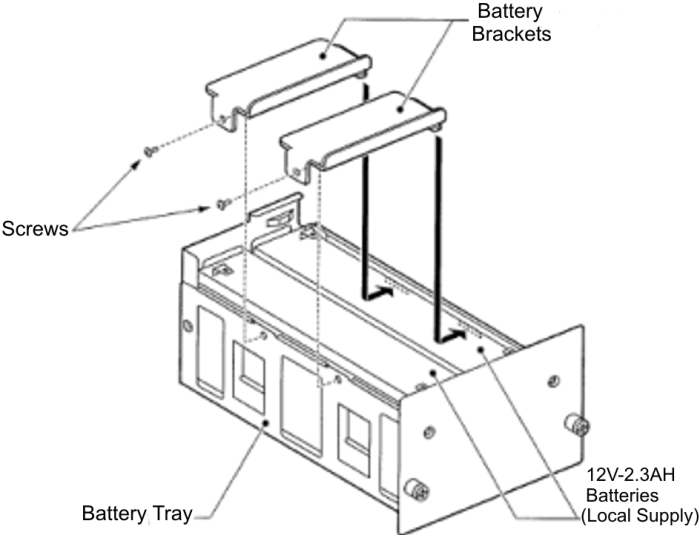

Установите две батареи 2.3 AH-12V в CHS2UG BATT MTG KIT.
Первая батарея должна быть установлена с левой стороны, а затем сдвинута вправо из-за монтажной лапки в монтажном комплекте.
-
Используя прилагаемые винты, закрепите скобы на комплекте CHS2UG BATT MTG (см. рисунок выше).
-
Подсоедините прилагаемые батарейные кабели к батареям.
-

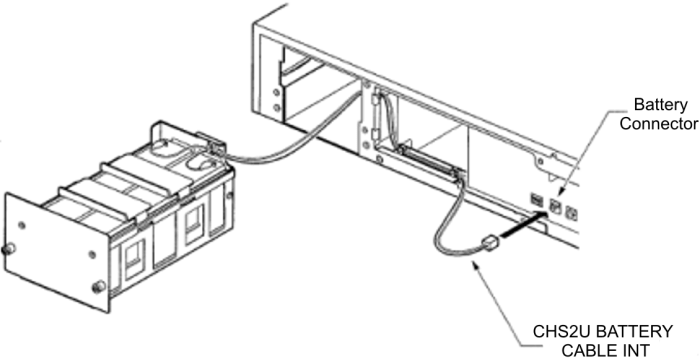

Подключите CHS2UG BATT CABLE INT к разъему аккумулятора.
-

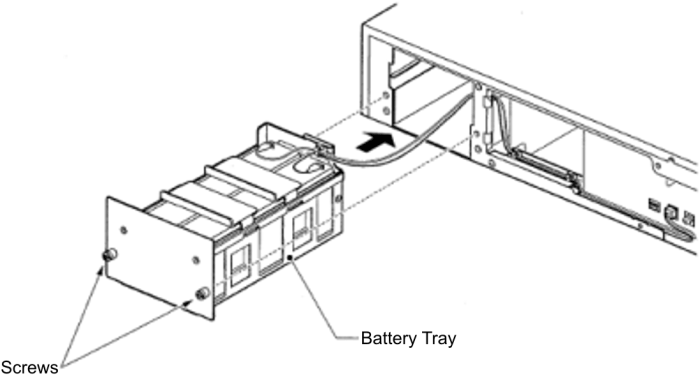

Установите CHS2UG BATT MTG KIT в шасси CHS2UG и затяните крепежные винты.
-
Установите панель доступа к вентилятору, содержащую вентилятор.
-
Подключите заземление и кабель питания переменного тока.
ВНИМАНИЕ
Убедитесь, что шасси выключено.
-
Отсоедините кабель питания переменного тока и заземляющий кабель от задней части шасси.
-
Снимите панель доступа к батарее на задней панели корпуса с двумя процессорами.
-
Снимите панель доступа к вентилятору, вместе с вентилятором.
-

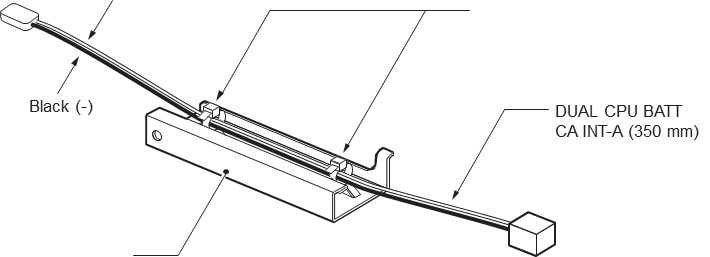

Используя стяжки, закрепите кабель (DUAL CPU BATT CA INT-A) в кронштейне для крепления кабеля.
-

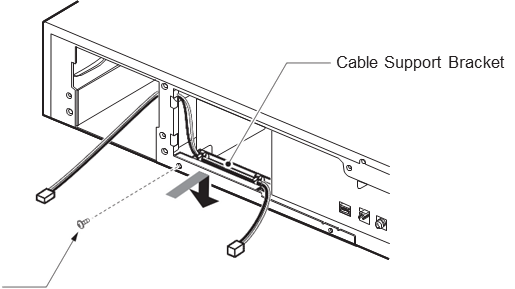

С помощью прилагаемого винта установите кронштейн для кабеля в корпус с двумя процессорами.
-

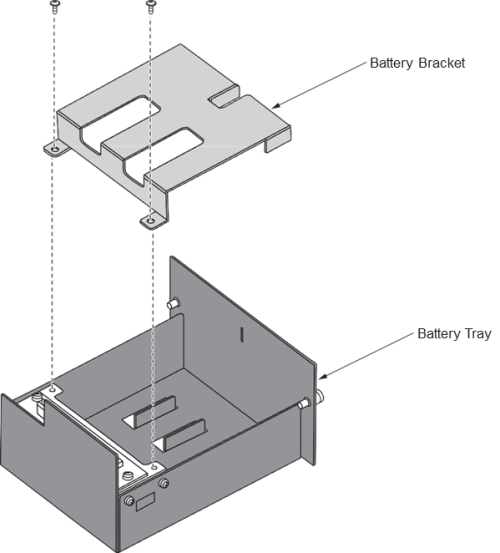

Снимите кронштейн фиксации батареи с лотка для батарей.
-

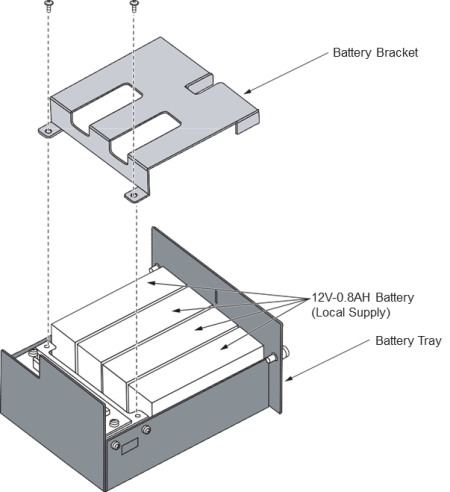

Установите батарею (12В-0,8Ач) в лоток для батарей (CHS2U (D) BATT MTG), затем с помощью прилагаемых винтов закрепите
-

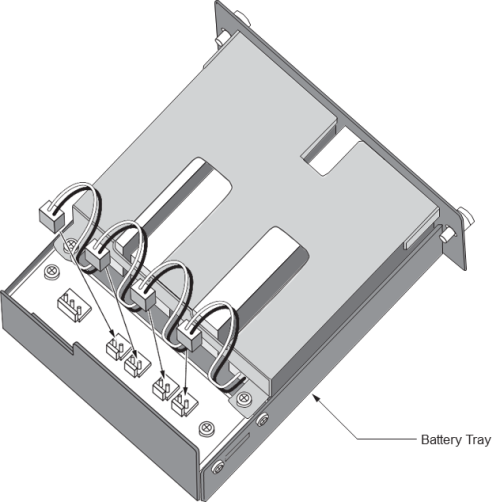

Подсоедините кабель батареи от каждой батареи к 2-контактному разъему на CHS2U (D) BATT MTG.
-

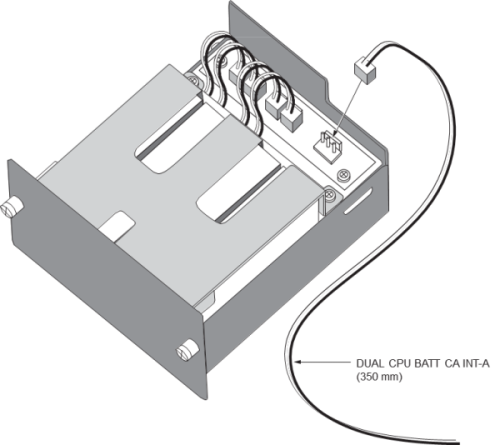

Подключите кабель DUAL CPU BATT CA INT-A к 3-контактному разъему на наборе CHS2U (D) BATT MTG.
-

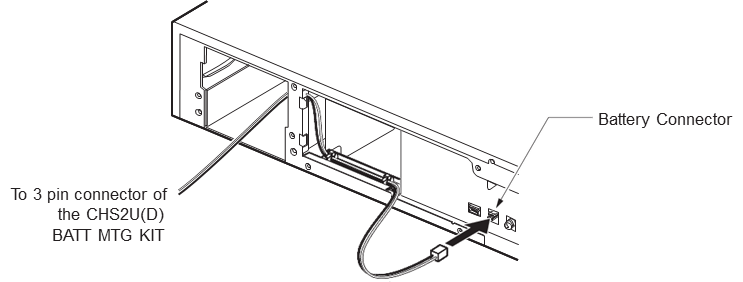

Подсоедините кабель DUAL CPU BATT CA INT-A к разъему батареи.
-

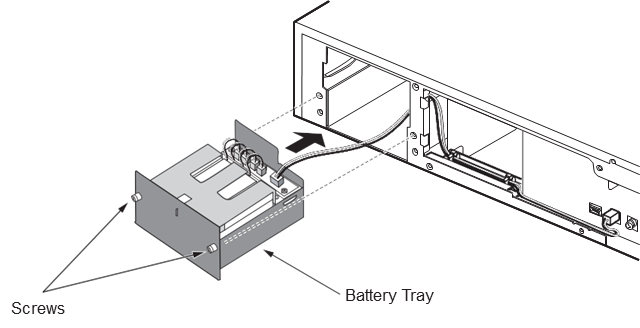

Вставьте CHS2U (D) BATT MTG KIT в шасси с двумя процессорами, затем затяните крепежные винты.
-
Установите панель доступа к вентилятору, содержащую вентилятор.
-
Подключите заземление и кабель питания переменного тока.
На этом подключение батареи для двухпроцессорного шасси завершено
- Настенный монтаж CHSG LARGE BATT BOX не рекомендуется из-за возможных травм от падающего оборудования.
- Размещение CHSG LARGE BATT BOX непосредственно на полу не рекомендуется(используйте CHS BASE UNIT).
- CHS BASE UNIT поднимает высоту CHSG LARGE BATT BOX на 120 мм (4,72 ”).

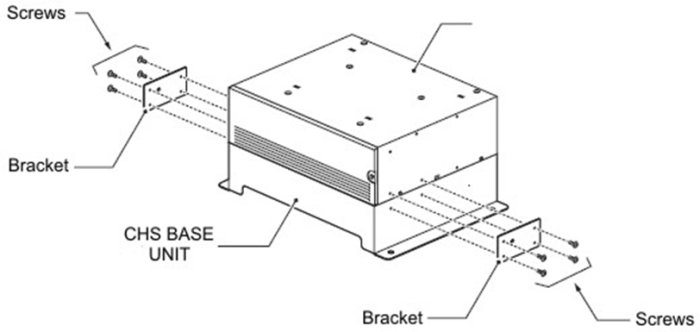

- Когда CHSG LARGE BATT BOX и 19 "шасси подключены для длительного использования, используется CHS2U JOINT BRACKET KIT
-

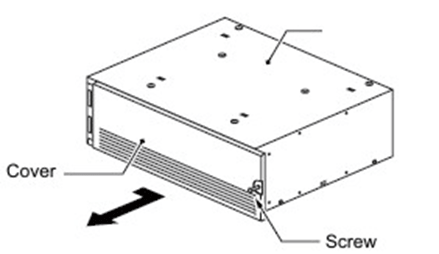

Ослабьте винт на передней части CHSG LARGE BATT BOX.
-
Поверните крышку наружу и снимите ее с CHSG LARGE BATT BOX.
-

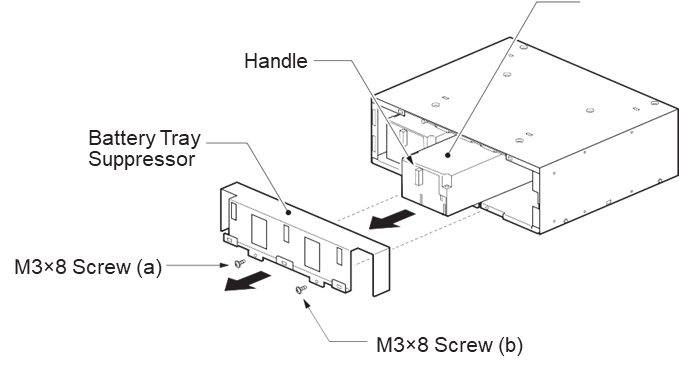

Снимите два винта (a и b) с передней части ограничителя поддона аккумулятора.
-
Сдвиньте суппорт батарейного лотка наружу, чтобы снять его.
-
Выдвиньте лотки для батарей из CHSG LARGE BATT BOX.
-

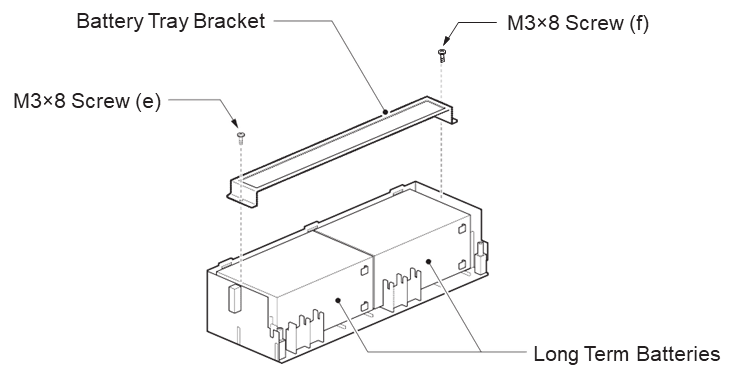

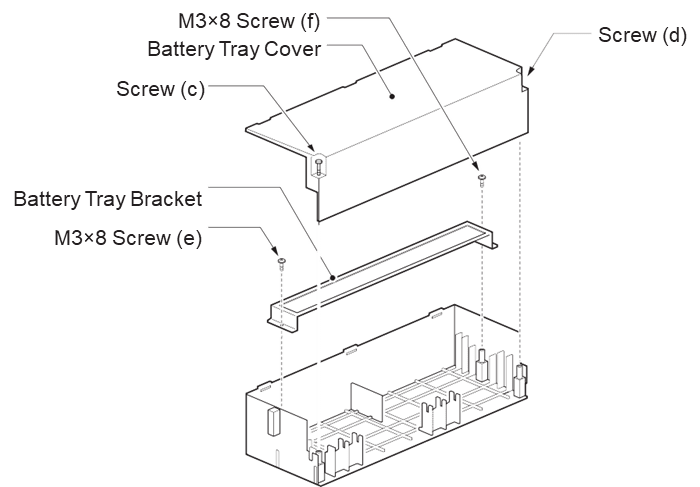

Ослабьте два винта (c и d) и снимите крышку батарейного отсека. Отвинтите два винта M3 × 8 (e и f) от кронштейна поддона аккумулятора и снимите кронштейн.
-
Поместите две батареи в батарейный отсек.
-
Совместите отверстия для винтов на кронштейне поддона аккумулятора с отверстиями в отсеке аккумулятора, а затем закрепите их на месте винтами, снятыми на шаге 6.
-

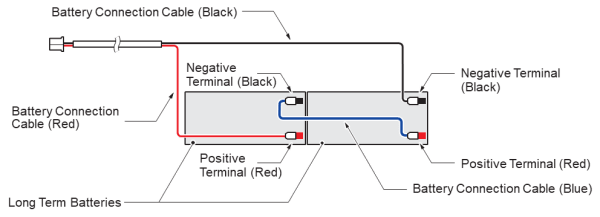

Подсоедините положительный вывод (красный) батареи с правой стороны к отрицательному выводу (черный) слева с помощью синего соединительного кабеля батареи.
-
Подсоедините красный и черный соединительные кабели аккумулятора к положительной клемме (красной) батареи слева и к отрицательной клемме (черной) справа, соответственно.
Неправильная установка батарей может повредить блок предохранителей или вызвать возгорание.
-
Закрепите соединительные кабели аккумулятора (синий, красный и черный) в выемках на поддоне аккумулятора.
-
Установите на место крышку батарейного отсека и закрепите ее двумя винтами (c и d).
-
Установите батарейный поддон в CHSG LARGE BATT BOX..
-
Повторите шаги с 5 по 13 для другого батарейного отсека.
-
Установите на место кронштейн поддона аккумулятора и закрепите его двумя винтами (a и b), которые вы удалили на шаге 3.
-

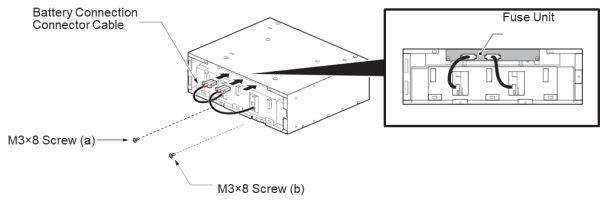

Подсоедините соединительные кабели аккумуляторной батареи к разъемам блока предохранителей CHSG LARGE BATT BOX.
-

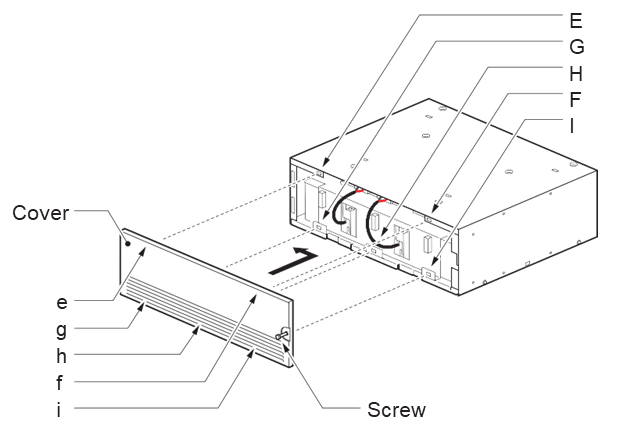

Вставьте выступы (от e до i) на крышке в отверстия (от E до I) на CHSG LARGE BATT BOX. Сдвиньте крышку влево до посадки.
-
Закрепите крышку винтом на передней части корпуса CHSG LARGE BATT BOX.
При работе с батарейными поддонами необходимо соблюдать следующие меры предосторожности:
- Не тяните за соединительный кабель аккумулятора.
- Не переносите и не вешайте лоток за кабель.
- При установке крышки батарейного отсека убедитесь, что соединительные кабели не зажаты между ними.
- Обязательно напишите дату следующей запланированной замены батареи на этикетке, прикрепленной к крышке батарейного отсека.
