ИСПОЛЬЗВАНИЕ АДАПТЕРА PZ-M736 ДЛЯ УСТАНОВКИ КАРТ ДЛЯ 7U-PIR В 8U-PIR
ИСПОЛЬЗВАНИЕ АДАПТЕРА PZ-M736 ДЛЯ УСТАНОВКИ КАРТ 7U-PIR В 8U-PIR
|
SCH-12COTB-A поддерживается в NEAX2400 IPX, SV7000, SV8500 и SV9500 SCH-8ODTEL-A поддерживается в SV8500 и SV9500 SCH-CFTA-A поддерживается в NEAX2400 IPX, SV7000, SV8500 и SV9500 SCH-DATA-A поддерживается в SV8500 и SV9500 SCH-IPDA-A поддерживается в NEAX2400 IPX, SV7000, SV8500 и SV9500 |
Не устанавливайте адаптер PA в слот 00-03, предназначенный для установки плат источника питания. Это может привести к повреждению адаптера PZ-M736 и карты для 7U-PIR, подключенной с использованием адаптера.
- Протрите марлей смоченной изопропиловым спиртом оба боковых разъема. Убедитесь, что нет пыли или пуха.
- Поверните ключ MB в положение ON.

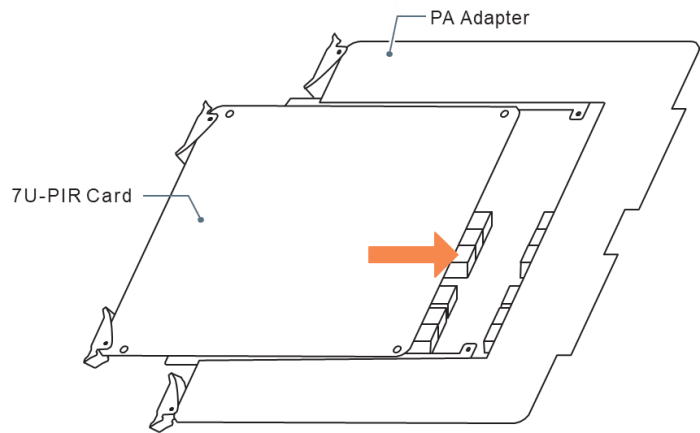

- Поместите адаптер PA правой стороной вверх на токопроводящий лист, а затем поместите карту для 7U-PIR правой стороной вверх на адаптер PA. Вставьте разъемы карты для 7U-PIR в разъемы адаптера PA.

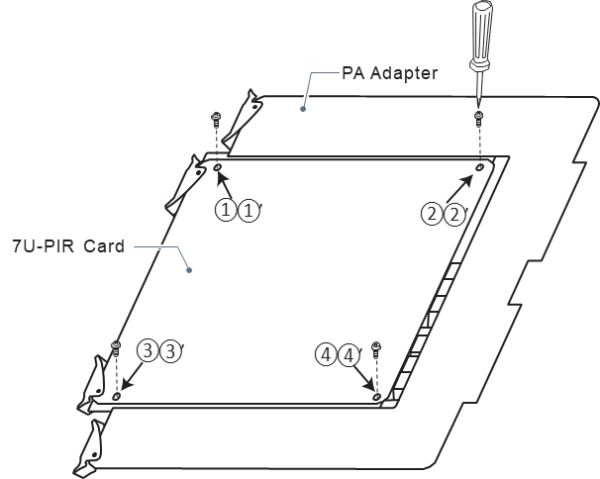

- С помощью отвертки прикрепите карту для 7U-PIR к адаптеру PA, вставив винты (аксессуар PA-адаптера) в предусмотренные четыре отверстия.
Не используйте электрическую отвертку. Момент затяжки может быть чрезмерным и можно повредить винты.

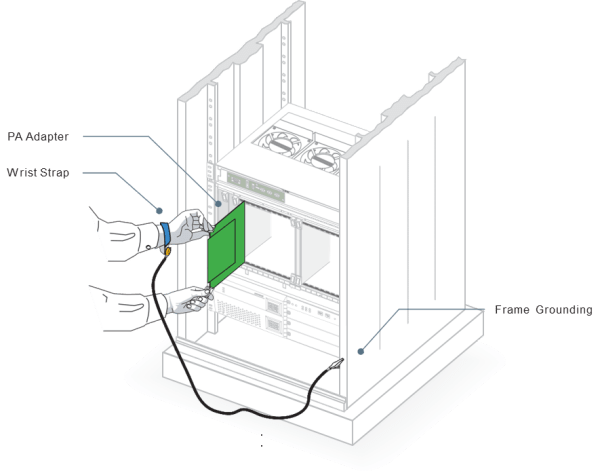

- Вставьте PA адаптер в 8U-PIR.
Без надлежащего заземления рамы 19-дюймовой стойки, даже если подключен ремешок на запястье, статическое электричество не может быть снято, и это может привести к отказу оборудования. В этом случае подключите браслет к другой части, которая правильно заземлена. Кроме того, даже если заземление корпуса является надлежащим, а ремешок на запястье подключен к окрашенной части 19-дюймовой стойки, статическое электричество не может быть устранено.
После включения питания карты используйте консоль для установки программных переключателей карт 7U-PIR.
