ПРОЦЕДУРА РАЗВЕРТЫВАНИЯ SV9500 APPLIANCE MODEL
ПРОЦЕДУРА РАЗВЕРТЫВАНИЯ SV9500 APPLIANCE MODEL
В этой статье описывается, как запустить систему.
Процесс первоначального запуска сервера телефонии включает в себя множество процедур для настройки и эксплуатации. Подробные инструкции в следующих разделах помогут вам выполнить первоначальный запуск более легко.
- Проверьте на шасси слот для установки карты ЦП.
- Вставьте карту в слот.
- Затяните винты и закрепите карту ЦП.
- Открутите винт на передней крышке и поднимите крышку.

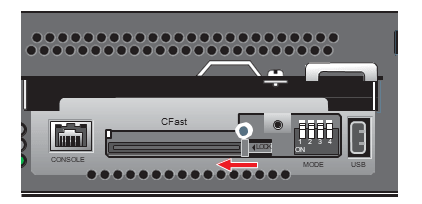

- Вставьте карту CFast / CF.
В случае карты CFast зафиксируйте карту, сдвинув фиксатор карты влево..
- Закройте переднюю крышку и затяните винт.
Повторите описанные выше ШАГИ для слота ЦП №1, когда вторая карта ЦП используется конфигурация с дублированием ЦП.
При использовании одиночной конфигурации вставьте карту в слот №0 (нижняя часть).
Автоматический выключатель (NFB) для выхода постоянного тока выпрямителя должен оставаться ВЫКЛЮЧЕННЫМ.
- Проверьте слот для установки модуля питания на корпусе.
- Вставьте блок в слот.
- Затяните винты и закрепите блок питания.
Винты на правом и левом концах модуля питания используются для подключения FG к серверу, поэтому обязательно плотно затяните эти винты. В противном случае статическое электричество может вызвать сбой системы.
Повторите описанные выше ШАГИ для второго блока питания, если необходимо обеспечить резервирование питания.
Перед обращением с картами ознакомьтесь с приведенными ниже мерами предосторожности:
• Не прикасайтесь к поверхности, установленным компонентам и позолоченным разъемам карты голыми руками.
• Примите меры против статического электричества при работе с платами (см. «Как использовать комплект служебного заземления» в описании системы).
• Если вы хотите вставить карту после извлечения ее из модуля сервера с питанием, подождите некоторое время (около 10 секунд), чтобы снова вставить ее в модуль.
Карта EMA MAIN
Карта EMA SUB
Карта TSWPWR
Карта IOC
Карта EXB
