УСТАНОВКА ВСТРОЕННОГО MG-SIP
УСТАНОВКА ВСТРОЕННОГО MG-SIP
В этой статье объясняется, как установить программное обеспечение Embedded MG-SIP на карту ЦП SCF-CP03 сервера телефонии SV9500.
Для установки встроенного MG-SIP существуют следующие условия:
1. Встроенный MG-SIP доступен на SCF-CP03 со следующей прошивкой:
• SP-4106 MGSIPVM PROG-G
2. На карту ЦП можно установить не более 1 встроенного MG-SIP.
3. Параметр Install(«Установить») на вкладке eMG-SIP в меню обслуживания сервера телефонии можно использовать только один раз.
Если встроенное ПО Embedded MG-SIP уже было установлено на карту CFast, для любых необходимых обновлений встроенного ПО необходимо использовать опцию Program Upload («Загрузка программы»).
В этом подразделе объясняется, как установить программу Embedded MG-SIP на карту ЦП сервера телефонии.
Заранее подготовьте следующее:
• Включите телефонный сервер.
• Сделайте доступным меню обслуживания сервера телефонии.
• Установите PCPro на обслуживающий ПК, а затем получите доступ к PCPro.
При установке Embedded MG-SIP следует помнить о следующих моментах.
• После установки встроенного MG-SIP перезагрузка сервера телефонии не требуется.
• После обновления программы Сервера телефонии:
- При крупном обновлении(Major Upgrade) требуется переустановка встроенного MG-SIP.
- При незначительном обновлении(Minor Upgrade) переустановка встроенного MG-SIP НЕ требуется.
- Скопируйте файл программы (SPXXXX-XX.XX.XX.XX.zip) для встроенного MG-SIP в папку на ПК для обслуживания.
- Запустите веб-браузер и введите в адресной строке следующее.
• https://xxx.xxx.xxx.xxx:9821/
(1) Появится экран входа в меню обслуживания сервера телефонии. Введите имя пользователя и пароль.
(2) Нажмите кнопку ОК, чтобы войти в меню обслуживания сервера телефонии.

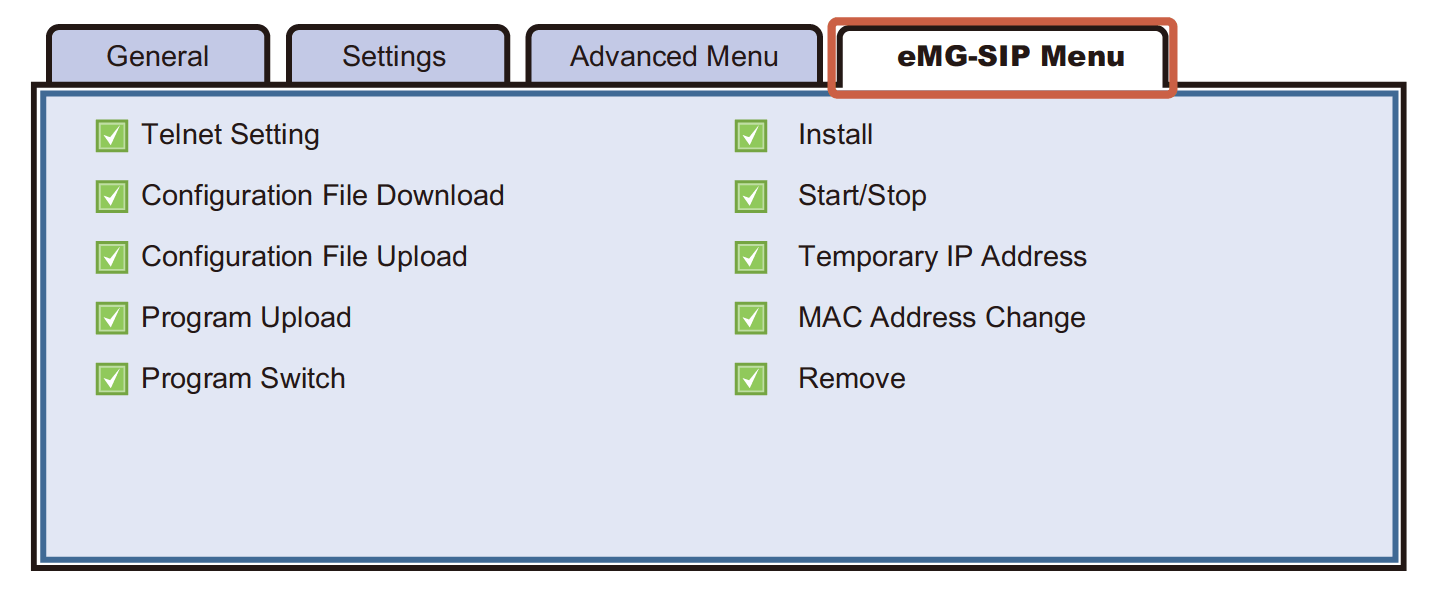

(1) Щелкните вкладку меню eMG-SIP. Появится меню eMG-SIP.

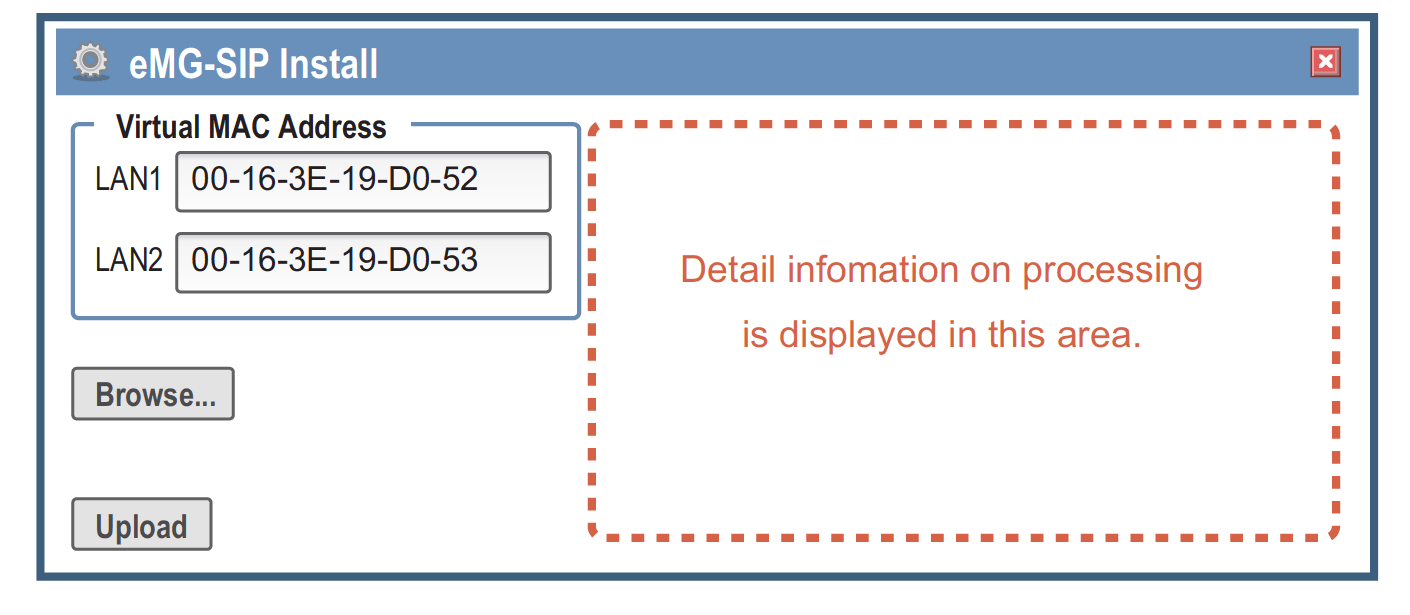

(2) Нажмите кнопку «Установить» в меню. Появится следующее диалоговое окно установки eMG-SIP.
- Щелкните кнопку Browse...(Обзор ...)
- Выберите файл программы (SPXXXX-XX.XX.XX.XX.zip), который был скопирован в папку на ПК для обслуживания.
- MAC-адреса для LAN1 / LAN2 встроенного MG-SIP отображаются в виртуальном MAC-адресе.
• LAN1: MAC-адрес виртуальной LAN1
• LAN2: MAC-адрес виртуальной LAN2 - Нажмите кнопку Upload(«Загрузить»), чтобы установить программу Embedded MG-SIP.
Установка встроенного MG-SIP завершена.
В этом подразделе объясняется, как назначить офисные данные для встроенного MG-SIP.
- Подключите обслуживающий ПК к серверу телефонии через PCPro.
- Назначьте офисные данные для встроенного MG-SIP серверу телефонии.
Для получения дополнительных сведений см. «Бизнес-функции руководства по программированию данных - Бизнес».Примечание. При присвоении данных обратите внимание на следующее:
• ASSW: Установите в положение ВКЛ. (Не обнаруживать неисправность) для разъема LAN3 (ВЫБОР СИСТЕМЫ 1 SW1) / LAN4 (ВЫБОР СИСТЕМЫ 1 SW4).
• ASYDL SYS1 INDEX927 Биты от 0 до 3: установить на все 0 (не контролировать LAN3 / LAN4).
Назначение данных для Embedded MG-SIP завершено.
В этом подразделе объясняется, как запустить установленный встроенный MG-SIP.
- Подключите LAN3 (Embedded MG-SIP LAN) платы ЦП к коммутатору Layer2 / Layer3, способному взаимодействовать с LAN1 сервера телефонии.

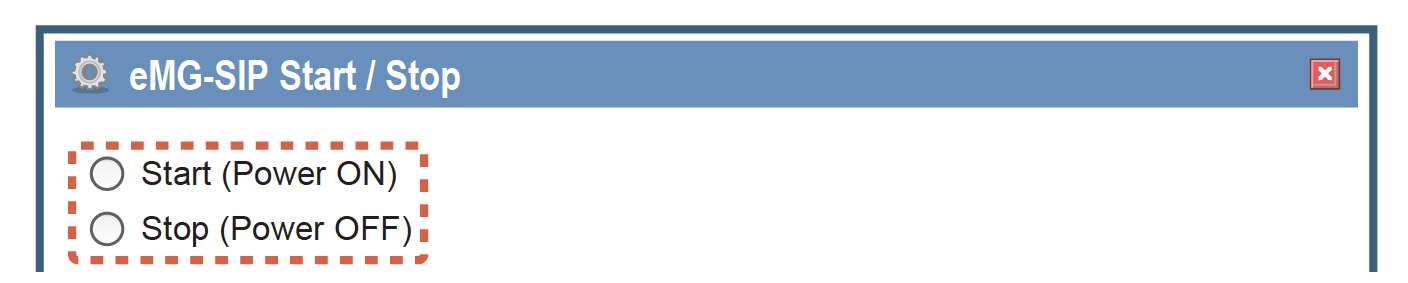

- (1) Нажмите кнопку «Пуск / Стоп» на вкладке «Меню eMG-SIP». Появится следующее диалоговое окно eMG-SIP Start / Stop.
Примечание. В диалоговом окне переключатель не установлен. Чтобы узнать текущий статус (РАБОТАЕТ / ОСТАНОВИТЬ) встроенного MG-SIP, см. Информацию, отображаемую на вкладке eMG-SIP.

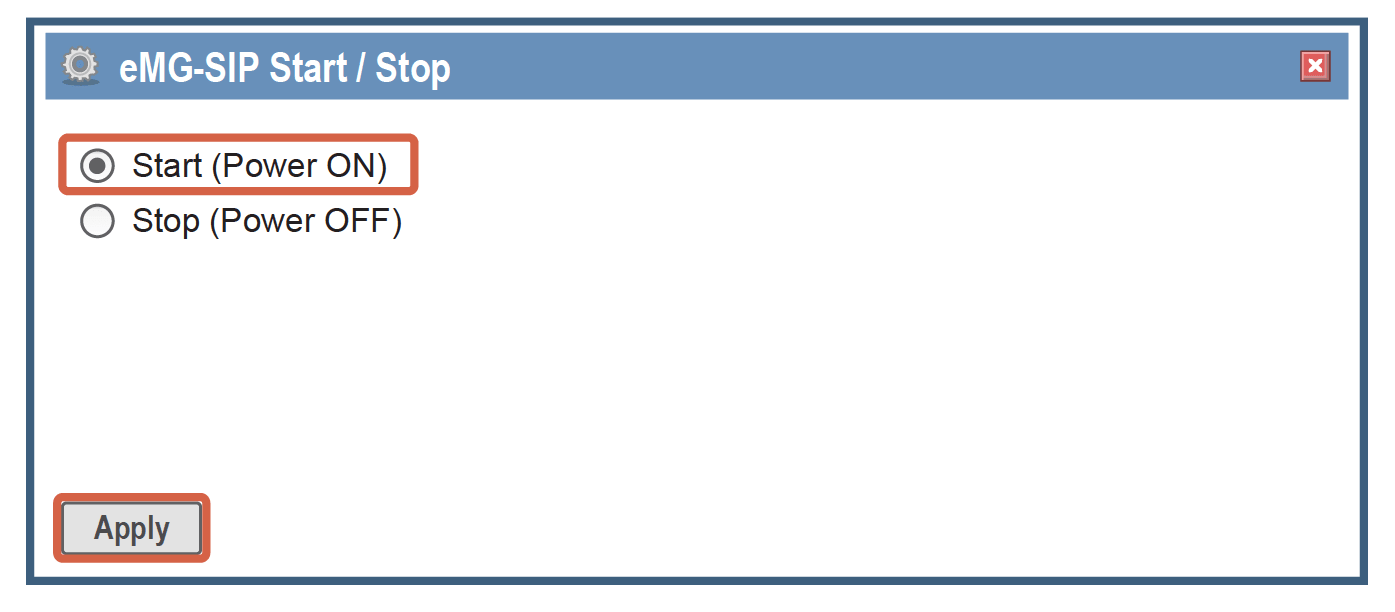

(2) Установите флажок Start (Power ON).
(3) Нажмите кнопку «Применить», после чего встроенный MG-SIP начнет работу.Примечание. Встроенный MG-SIP обменивается данными с сервером телефонии через LAN3 и LAN1. LAN3 и LAN1 должны иметь возможность физически связываться друг с другом.
Примечание. Можно выполнить следующую операцию.
• Запустите встроенный MG-SIP, когда он уже работает.
• Остановите встроенный MG-SIP, если он уже остановлен.
В этих случаях обработка не производится и ошибка не отображается.
Примечание. Чтобы перезагрузить встроенный MG-SIP, выполните «Stop (Power OFF)», а затем выполните «Start (Power ON)».

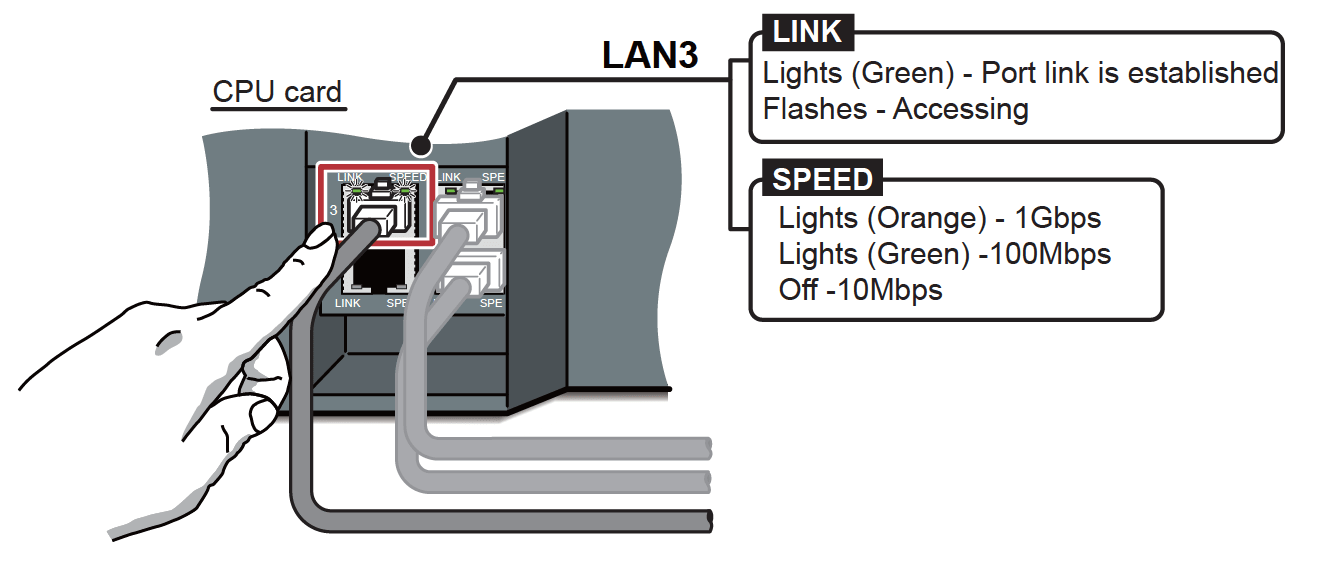

- Убедитесь, что встроенный MG-SIP запущен. Проверьте состояние индикаторов на плате ЦП.
Когда соединение установлено нормально, через несколько минут загорится лампа LINK.
• LINK: горит (зеленый) - соединение с портом установлено / мигает - идет доступ
• SPEED: горит (оранжевый) - 1 Гбит / с, горит (зеленый) - 100 Мбит / с, не горит - 10 Мбит / с.
Запуск встроенного MG-SIP завершен.
