СНЯТИЕ И УСТАНОВКА ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ В ШАССИ CHS1UG(S) ИЛИ CHS2UG
СНЯТИЕ И УСТАНОВКА ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ В ШАССИ CHS1UG(S) ИЛИ CHS2UG
Дата изменения: 11.04.2022
Продукт/версия: SV9300 / 7.0
Платформа: UNIVERGE
Кратко
При необходимости вентилятор охлаждения, установленный в шассе CHS1UG (S) или шасси CHS2UG, можно снять и заменить. Следуйте процедуре ниже для каждого типа шасси.
Подробно
Шасси CHS1UG (S)
1.1 Снятие вентилятора.
1.2 Установка вентилятора.
Чтобы уменьшить вероятность поражения электрическим током или повреждения оборудования, NEC рекомендует отключить питание шасси и отсоединить кабель переменного тока от источника питания, прежде чем снимать крышку корпуса.
- Убедитесь, что шасси выключено.

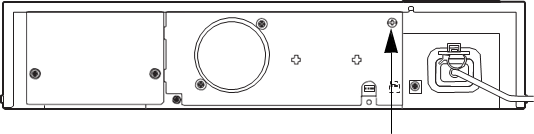

- Ослабьте фиксирующий винт на панели доступа к шасси (см. рис. ниже).

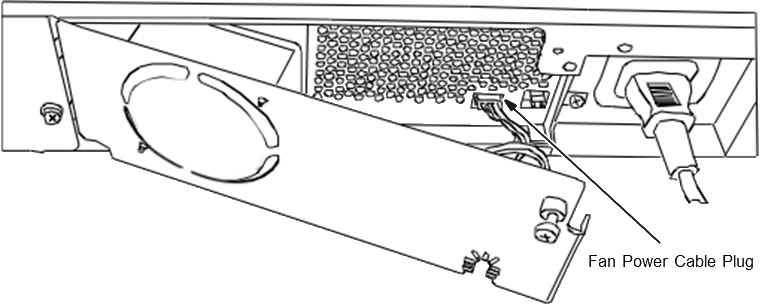

- Поверните панель доступа наружу и отсоедините кабель питания вентилятора (см. рис. ниже)
- Снимите панель доступа с задней стенки шасси.

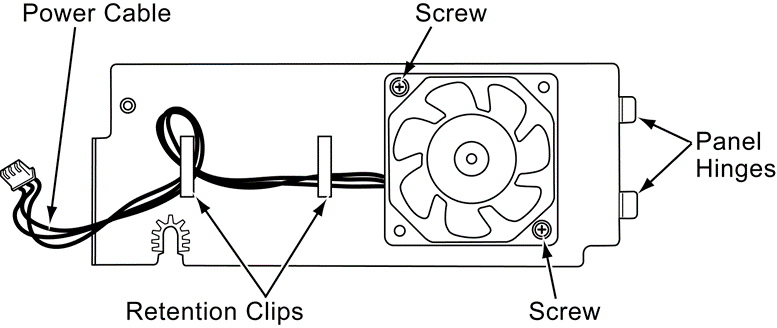

- Снять кабели с фиксирующих зажимов (см. рис. ниже).
- Удалите два винта, крепящих вентилятор к крышке. Сохраняйте винты для использования при установке сменного вентилятора.
1.2 Установка вентилятора.
- Совместите новый вентилятор с отверстиями и закрепите двумя винтами.
- Установите кабели в фиксирующие зажимы.
- Вставьте петли съемной панели в прорези на задней части корпуса.
- Подключите кабель питания вентилятора к трехконтактной вилке.
- Установите крышку доступа и закрепите ее стопорным винтом.
Шасси CHS2UG
2.1 Снятие вентилятора.
2.2 Установка вентилятора.
- Убедитесь, что шасси выключено.
- Ослабьте фиксирующий винт на панели доступа к шасси.

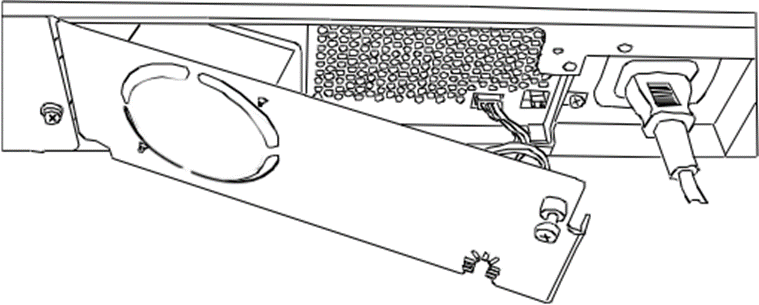

- Поверните панель доступа наружу и отсоедините кабель питания вентилятора
- Снимите панель доступа с задней стенки шасси.
- Снять кабели с фиксирующих зажимов.
- Удалите два винта, крепящих вентилятор к крышке. Сохраняйте винты для использования при установке сменного вентилятора.
2.2 Установка вентилятора.
- Совместите новый вентилятор с отверстиями и закрепите двумя винтами.
- Установите кабели в фиксирующие зажимы.
- Вставьте петли съемной панели в прорези на задней части корпуса.
- Подключите кабель питания вентилятора к трехконтактной вилке.
- Установите крышку доступа и закрепите ее стопорным винтом.
