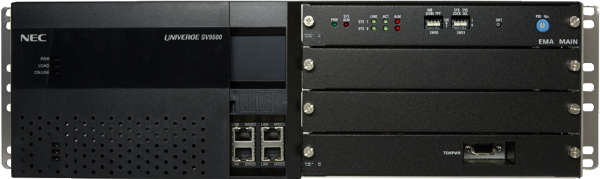

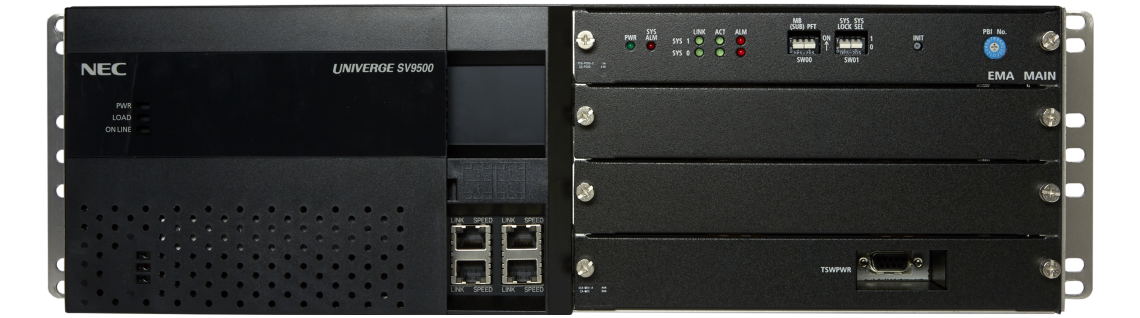

UNIVERGE SV9500
UNIVERGE ® SV9500 отвечает всем вашим потребностям связи
Коммуникационный сервер UNIVERGE SV9500 является надежной, многофункциональной платформой, идеально подходящей для географически распределенных предприятий и государственных структур.
Благодаря полностью интегрированным возможностям унифицированных коммуникаций SV9500 расширяет возможности пользователей, позволяя им взаимодействовать используя все новые и интересные решения.

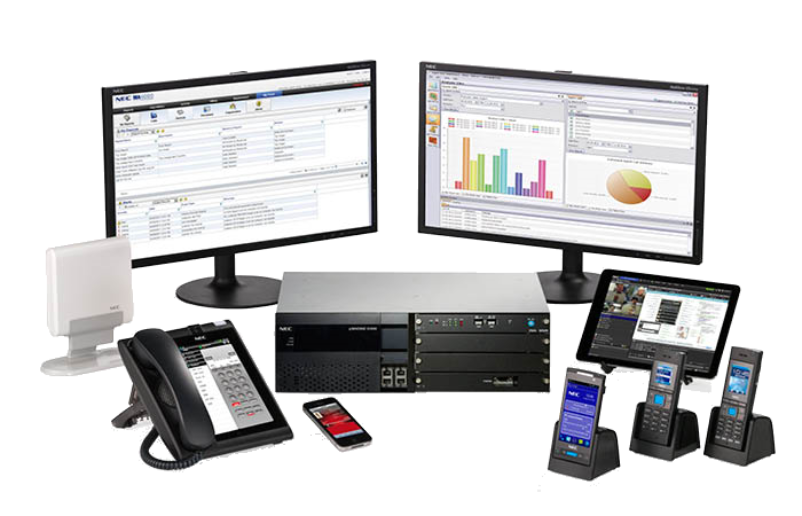

UNIVERGE SV9500 это полное решение с поддержкой видео и аудио конференц-связи, обмена сообщениями, каталога, присутствия, контактного центра, программных телефонов и мобильных клиентов.
|
UNIVERGE SV9500 предлагает:
|
Развивайте свой бизнес с помощью умных коммуникаций
|
||
|
|
|
|
|
Адаптируйте ИТ для мобильного персонала, который более чувствителен к изменениям бизнеса.
|
Гибкие модели развертывания, которые обеспечивают рост бизнеса и повышение эффективности
|
|
|
|
|
|
| Мощные инструменты, которые позволяют пользователям обмениваться опытом в рамках сотрудничества между организациями. | Высокая доступность, безопасная и масштабируемая инфраструктура предназначена для обеспечения непрерывности бизнеса. | |
Платформа, которая растет вместе с вашим бизнесом
|
||
|
Высокая плотность традиционных сервисов, таких как аналоговые телефоны и интерфейсы ISDN могут быть подключены к 7RU PIR (18 карт на ПИР). В качестве альтернативы можно использовать шасси множественного назначения 1RU или UG50 шлюзы, которые могут быть развернуты в любом месте вашей сети для размещения конференц-связи, SIP соединительных линий, ISDN, аналоговых или цифровых телефонов.

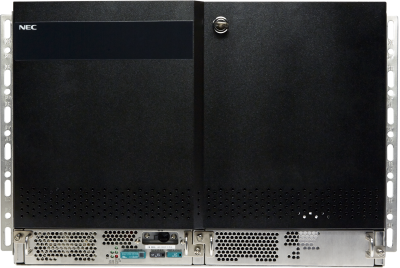

Один сервер SV9500 обеспечивает функционирование более 6000 IP абонентов. Одно шасси 7U поддерживает около 300 традиционных телефонов.
Нужно больше? Объедините несколько ПИР в стеке. Теперь у вас есть система, способная обеспечить подключение почти 6000 традиционных телефонов.
Тем не менее нужно больше? Объединяйте несколько стеков в одном месте или распределяйте по всему земному шару - вплоть до максимума 192000 абонентов. |
|
Быстрота реакции в бизнесе
Использование облака
Коллективное взаимодействие
Гарантированные сервисы
Blade-архитектура
Масштабирование
|
|
|
|
Менеджер UCE представляет собой интуитивно понятный, простой в использовании, веб - инструмент для управления телефонами, унифицированным обменом сообщениями и всеми вашими клиентами унифицированных коммуникаций. Интегрированные в корпоративном каталоге телефонные абоненты могут быть подготовлены и постоянно обновляться автоматически. Для телефонов можно определить настройки SV9500, так что вы просто подключите новый телефон и войдете в систему. Нет необходимости настраивать каждый телефон в отдельности. |
SV9500 спроектирован для распределенного использования. Установите SV9500 в ваших центрах обработки данных, чтобы справиться с нагрузкой. Вы можете еще больше повысить надежность при работе с резервированием питания, сетевых интерфейсов (LAN) и процессора.
Развертывайте 1RU многоцелевого шасси для небольших подразделений и для подключения традиционных услуг в отдаленных районах. Развертывайте отказоустойчивые медиа-шлюзы для крупных подразделений. Если соединение с глобальной сетью выходит из строя, то система будет продолжать функционировать без необходимости вмешательства пользователя. |
Простота в управлении
Простота развертывания и надежность
|
|
UNIVERGE SV9500 предлагает:
|
Развивайте свой бизнес с помощью умных коммуникаций
|
||
|
|
|
|
|
Адаптируйте ИТ для мобильного персонала, который более чувствителен к изменениям бизнеса.
|
Гибкие модели развертывания, которые обеспечивают рост бизнеса и повышение эффективности
|
|
|
|
|
|
| Мощные инструменты, которые позволяют пользователям обмениваться опытом в рамках сотрудничества между организациями. | Высокая доступность, безопасная и масштабируемая инфраструктура предназначена для обеспечения непрерывности бизнеса. | |
Платформа, которая растет вместе с вашим бизнесом
|
||
|
|
Высокая плотность традиционных сервисов, таких как аналоговые телефоны и интерфейсы ISDN могут быть подключены к 7RU PIR (18 карт на ПИР). В качестве альтернативы можно использовать шасси множественного назначения 1RU или UG50 шлюзы, которые могут быть развернуты в любом месте вашей сети для размещения конференц-связи, SIP соединительных линий, ISDN, аналоговых или цифровых телефонов.
Один сервер SV9500 обеспечивает функционирование более 6000 IP абонентов. Одно шасси 7U поддерживает около 300 традиционных телефонов.
Нужно больше? Объедините несколько ПИР в стеке. Теперь у вас есть система, способная обеспечить подключение почти 6000 традиционных телефонов.
Тем не менее нужно больше? Объединяйте несколько стеков в одном месте или распределяйте по всему земному шару - вплоть до максимума 192000 абонентов. |
|
|
|
|
|
Менеджер UCE представляет собой интуитивно понятный, простой в использовании, веб - инструмент для управления телефонами, унифицированным обменом сообщениями и всеми вашими клиентами унифицированных коммуникаций. Интегрированные в корпоративном каталоге телефонные абоненты могут быть подготовлены и постоянно обновляться автоматически. Для телефонов можно определить настройки SV9500, так что вы просто подключите новый телефон и войдете в систему. Нет необходимости настраивать каждый телефон в отдельности. |
SV9500 спроектирован для распределенного использования. Установите SV9500 в ваших центрах обработки данных, чтобы справиться с нагрузкой. Вы можете еще больше повысить надежность при работе с резервированием питания, сетевых интерфейсов (LAN) и процессора.
Развертывайте 1RU многоцелевого шасси для небольших подразделений и для подключения традиционных услуг в отдаленных районах. Развертывайте отказоустойчивые медиа-шлюзы для крупных подразделений. Если соединение с глобальной сетью выходит из строя, то система будет продолжать функционировать без необходимости вмешательства пользователя. |

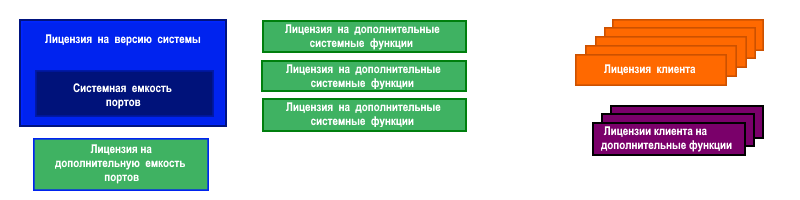

Схема лицензирования UNIVERGE® SV9500
Лицензия на версию системы
В состав Лицензии на версию системы SV9500 включена системная емкость портов. Существует два вида лицензий: на модель на одноцелевых серверах и на модель на стандартных серверах. Для каждой модели серверов существует 5 лицензий на версии системы с различной емкостью портов. В результате для системы SV9500 с одним узлом определены 10 лицензий на версии системы. Информация о схеме лицензирования системы SV9500 с несколькими узлами, например, UMGi, приведена в разделе «Схема лицензирования UMGi».
| BE117952 | SV9500 Lic Sys Appliance V5-384 | Лицензия на версию системы V5 для одноцелевого сервера с 384 портами | ||||
| BE117953 | SV9500 Lic Sys Appliance V5-768 | Лицензия на версию системы V5 для одноцелевого сервера с 768 портами | ||||
| BE117954 | SV9500 Lic Sys Appliance V5-1536 | Лицензия на версию системы V5 для одноцелевого сервера с 1536 портами | ||||
| BE117955 | SV9500 Lic Sys Appliance V5-3072 | Лицензия на версию системы V5 для одноцелевого сервера с 3072 портами | ||||
| BE117956 | SV9500 Lic Sys Appliance V5-6144 | Лицензия на версию системы V5 для одноцелевого сервера с 6144 портами | ||||
| BE117958 | SV9500 Lic Sys Software V5-384 | Лицензия на версию системы V5 для стандартного сервера с 384 портами | ||||
| BE117959 | SV9500 Lic Sys Software V5-768 | Лицензия на версию системы V5 для стандартного сервера с 768 портами | ||||
| BE117960 | SV9500 Lic Sys Software V5-1536 | Лицензия на версию системы V5 для стандартного сервера с 1536 портами | ||||
| BE117961 | SV9500 Lic Sys Software V5-3072 | Лицензия на версию системы V5 для стандартного сервера с 3072 портами | ||||
| BE117962 | SV9500 Lic Sys Software V5-6144 | Лицензия на версию системы V5 для стандартного сервера с 6144 портами | ||||
| BE117976 | SR-MGC(E) Lic Sys Software V5 | Лицензия на версию системы V5 для SR-MGC(E) | ||||
Лицензия на емкость портов
Несмотря на то, что определение системной емкости портов включено в Лицензию на версию системы, для расширения системы SV9500 доступна и обычная лицензия на 384 порта. Лицензия на емкость портов необходима и для систем UMGi.
| BE112939 | SV9500 Lic Sys Capacity 384 Ports | Лицензия на системную емкость на 384 порта | ||||
Лицензия на дополнительные системные функции
Лицензия на дополнительные системные функции определяет функции, присущие всей системе, например, гостиничные функции или функция шифрования VoIP. Следует отметить, что функция OAI теперь является стандартной функцией SV9500. Однако сетевая лицензия на OAI необходима, если в сети FCCS используется функция CTI.
| BE114250 | SV9500 Lic Sys Option FCCS (NCN) | Лицензия на узел управления сетью FCCS | ||||
| BE114374 | SV9500 Lic Sys Option FCCS (LN) | Узел обнаружения местоположения для сети FCCS | ||||
| BE114254 | SV9500 Lic Sys Option Loc Div | Функция территориального распределения | ||||
| BE114255 | SV9500 Lic Sys Option Hotel | Гостиничные функции / Интерфейс с программами PMS | ||||
| BE114253 | SV9500 Lic Sys Option Encryption | Функция шифрования VoIP | ||||
| BE114376 | SV9500 Lic Sys Opt. OAI/ACD FCCS | Функция OAI для сети FCCS | ||||
| BE114382 | SV9500 Lic Sys Option CCIS (IP) | Функция внутриучрежденческой сигнализации по общему каналу (CCIS) по IP | ||||
| BE114375 | SV9500 Lic Sys Option CCIS (E1) | Функция внутриучрежденческой сигнализации по общему каналу (CCIS) по E1 | ||||
Лицензия клиента
Для системы SV8500 существовали две отдельные лицензии клиента, на IP-терминал NEC и на стандартный SIP-терминал. В системе SV9500 существует только одна лицензия клиента (BASIC VOICE, на базовую голосовую связь), под которую подпадают как IP-терминалы NEC, так и SIP-терминалы сторонних производителей. Благодаря этому пользователь, например, может использовать в офисе IP-телефон от NEC, а кроме того, удаленно заходить под тем же внутренним номером через стандартное ПО SIP, работающее на домашнем ПК.
| BE114263 | SV9500 Lic Client BASIC Voice | Лицензия клиента на IP-телефон NEC и стандартный SIP-терминал | ||||
| BE114266 | SV9500 Lic Client NECsoftphone | Лицензия клиента на программный телефон NEC SP350 | ||||
| BE114524 | SV9500 Lic Client UG50-Station | Лицензия клиента на UG50-Station | ||||
| BE114272 | SV9500 Lic Client UG50-Trunk | Лицензия клиента на соединение UG50 | ||||
Лицензия клиента на дополнительные функции
Также имеются лицензии «две в одной», в которых сочетаются лицензия на дополнительные функции и лицензия клиента. Лицензия такого типа относится к устройству/каналу.
IP-терминалы и удаленные устройства делаются доступными только после активации относящихся к ним лицензий, которые контролируются и поддерживаются непосредственно из UNIVERGE® SV9500. Разрешенное количество лицензий на IP-устройства зависит от доступной емкости системы.
| BE114383 | SV9500 Lic Client Mob. Access | Лицензия клиента на функцию мобильного доступа | ||||
| BE114384 | SV9500 Lic Client ACD agent | Лицензия клиента на функцию внутреннего агента автоматического распределения вызовов (ACD) | ||||
| BE117915 | SV9500 Lic Client Option Call Rec | Дополнительная клиентская лицензия (только для IP терминала) на функцию записи разговоров | ||||
Лицензия резервирования и живучести
Новое решение в области резервирования / живучести, названное Geographic Redundancy («Географическое резервирование»), было добавлено в SV9500 V2 и стало конфигурируемым в SV9500 V4.
Следует отметить, что в отличие от лицензии SR-MGC, эти лицензии устанавливаются и проверяются как на главном, так и на резервном узле. Все GR- и SR-узлы должны иметь 100% копии лицензий главного объекта. Поскольку лицензия на ресурс резервного копирования также устанавливается и проверяется в главной системе, определением лицензии на ресурс резервного копирования будет «общая резервная емкость», а не «резервная емкость конкретного узла». Поэтому в случае изменения степени заполнения локальных объектов не требуется переносить лицензию на ресурс резервного копирования с одного локального объекта на другой.
|
Лицензия на резервирование сервера |
||||||
| BE115916 | SV9500 Lic GR Redundant Server | Эта лицензия необходима для узла географического резервирования. Это накопительная лицензия с максимально допустимым количеством 7. | ||||
|
Лицензии удаленной живучести |
||||||
| BE115917 | SV9500 Lic GR Remote Server | Эта лицензия необходима для удаленного отказоустойчивого узла. Это накопительная лицензия с максимально допустимым количеством 253, включая количество лицензий GR Remote UG50 Server. | ||||
| BE115918 | SV9500 Lic GR Remote UG50 Server | Эта лицензия необходима для удаленного отказоустойчивого узла на базе периферийной карты UG50 (карта GCD-SVR2) Это накопительная лицензия с максимально допустимым количеством 253, включая количество лицензий GR Remote Server. | ||||
| BE115919 | SV9500 Lic GR Resource 1-Port | Эта лицензия определяет общее количество пользователей, которые будут сохранены на любом сервере SR-узла. | ||||
| BE115920 | SV9500 Lic GR Resource 1-Port (UG50) | Эта лицензия определяет общее количество пользователей, которые будут сохранены на любом SR-узле на базе аппаратного обеспечения UG50. | ||||
Схема лицензирования UMGi
В отличие от обычных систем SV9500, лицензии на версию системы для UMGi не включают информацию о системной емкости портов. Поэтому для систем UMGi всегда требуется лицензия на системную емкость портов. Следовательно, для UMGi необходимы только два вида лицензий на версию системы.
| BE117963 | SV9500 Lic Sys Software V5-UMGi | Это лицензия на версию системы исключительно для систем UMGi, в которых в роли центрального узла управления (CCN) выступает одноцелевой сервер SV9500. | ||||
| BE117969 | SV9500 Lic Sys Appliance V5-UMGi | Это лицензия на версию системы исключительно для систем UMGi, в которых CNN представляет собой виртуальную машину, работающую на стандартном сервере (общего назначения). | ||||
Кроме одной из описанных выше лицензий на версию системы, могут потребоваться некоторые из перечисленных ниже лицензий, в зависимости от типов и количества удаленных узлов UMGi.
| BE115936 | SV9500 Lic UMGi SW Remote Node | Это накопительная лицензия на общее количество удаленных узлов UMGi, работающих на одноцелевых серверах SV9500. | ||||
| BE115935 | SV9500 Lic UMGi AP Remote Node | Это накопительная лицензия на общее количество удаленных узлов UMGi, представляющих собой виртуальные машины на стандартных серверах. | ||||
Лицензии на удаленные узлы являются накопительными и должны быть представлены в главной системе.
Лицензия на виртуализацию требуется только в том случае, когда CCN представляет собой модель на стандартном сервере. Эта лицензия НЕ ТРЕБУЕТСЯ, когда CCN представляет собой модель на одноцелевом сервере, даже если все остальные удаленные узлы относятся к модели на стандартных серверах.
|
Комплект лицензий SV9500
Подбирайте нужные лицензии для решений UNIVERGE SV9500 и унифицированных коммуникаций в соответствии с уникальными профилями пользователей и коммуникационными потребностями вашей организации. Приобретая комплект лицензий вместо отдельных копий, Вы уменьшаете совокупную стоимость владения. Предоставьте каждому пользователю необходимые функциональные возможности, подобрав нужное сочетание лицензий для поддержки мобильного сотрудничества, личных устройств и настольных систем видеосвязи. Заказ лицензий SV9500 |
|
Спецификация
| Платформа |
Linux (CentOS) VMware ESXi Hypervisor |
Серверное оборудование |
NEC Express 5800 NEC UNIVERGE SV9500 |
|||||||
| Терминалы |
IP терминалы NEC Стандартные SIP терминалы Цифровые Терминалы NEC Аналоговые Терминалы NEC |
Приложения |
Business ConneCT UC Client Business ConneCT Operator Business ConneCT Contact Center UM4730 Voice Mail UM8700 UMS MA4000 System Management MA4000 Expense Management TigerTMS PMS MobiCall Messaging Solutions uMobility FMC Applications |
|||||||
| Внешние каналы связи |
SIP Trunk T1/PRI Trunk Analog Trunk FCCS/CCIS IP network |
Шлюзы |
UG50 1U MPC (ISDN BRI/PRI, COT) MGSIP128 |
|||||||
| Емкость системы |
Stations: 4,000 портов на систему Trunks: 4,000 портов на систему SR-MGC: 4,000 портов на систему FCCS/CCIS: 64 узла/192,000 портов |
Отказоустойчивость |
Express 5800 Fault Tolerant Server Location Diversity SR-MGC |
|||||||
| Regulatory Compliance |
FCC, UL /CSA, Section 508 compliant, CE Mark, Industry Canada (IC) CS-03 |
|||||||||
Переферийное оборудование
| UG50 |
2 Rack Units high, 19 inches wide 5 slots Digital/Analog Stations Analog/PRI Trunks |
|||||
| 1U MPC |
1 Rack Units high, 19 inches wide 2 slots 32ch conference 16ch SIP Trunk T1 Trunk |
|||||
| MGSIP128 |
1.5 Rack Units high, 19 inches wide 128ch SIP Trunk |
|||||
| SR-MGC |
1.5 Rack Units high, 19 inches wide Survivable Remote MGC |
|||||
