МОНТАЖ ЗАЗЕМЛЕНИЯ 19" ШАССИ

Дата изменения: 11.04.2022
Продукт/версия: UNIVERGE SV9300
Платформа: UNIVERGE
Кратко

При производстве шасси заземления SG, ETH и PBXG которые расположены внутри шасси подключены к заземлению FG (заземление рамы) на задней части шасси.

Подробно

МОНТАЖ ЗАЗЕМЛЕНИЯ НА ОДИНОЧНОМ 19 " ШАССИ

Убедитесь, что шасси выключено и отключено от сети.

Заземлите шасси, подключив провод 14 AWG от разьема FG на задней стороне шасси к электрическому заземлению (например, трубе холодной воды).

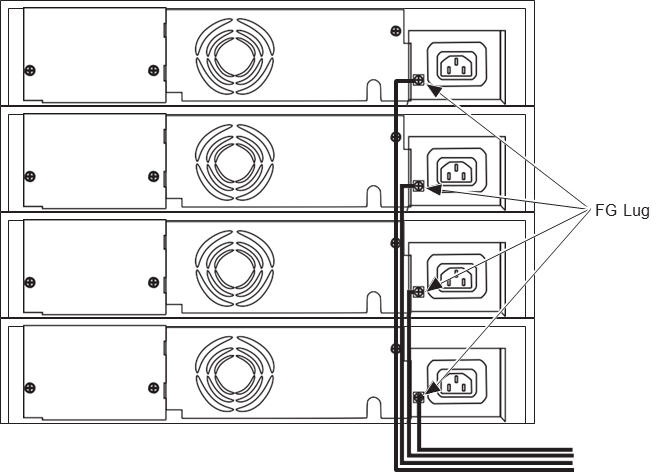

МОНТАЖ ЗАЗЕМЛЕНИЯ НА НЕСКОЛЬКИХ 19 " ШАССИ
При производстве шасси заземления SG, ETH и PBXG которые расположены внутри шасси подключены к заземлению FG (заземление рамы) на задней части шасси. Каждое шасси должно быть заземлено отдельно, используя процедуру, указанную ниже.

Убедитесь, что шасси выключено и отключено от сети.

Заземлите каждое шасси, подключив провод 14 AWG от наконечника FG на задней стороне шасси к электрическому заземлению (например, трубе холодной воды).
