НАПОЛЬНЫЙ МОНТАЖ 19” ШАССИ
НАПОЛЬНЫЙ МОНТАЖ 19” ШАССИ
Дата изменения: 11.04.2022
Продукт/версия: UNIVERGE SV9100, SV9300 / Все
Платформа: UNIVERGE
Кратко
Управляющее шасси CHS1UG (S) и шасси расширения CHS2UG можно установить на полу с помощью напольного стенда CHS BASE UNIT и комплекта соединительных кронштейнов CHS2U JOINT BRACKET KIT.
Подробно
УСТАНОВКА ШАССИ CHS1UG(S) И CHS2UG

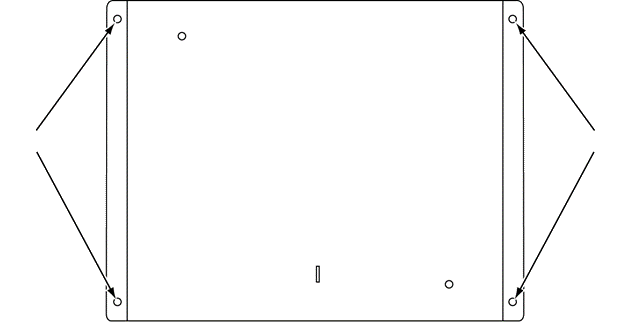

- Установите CHS BASE UNIT на желаемую поверхность и отметьте четыре отверстия для просверливания (см. рис. ниже).
- Просверлите четыре отверстия, необходимые для установки в полу.
- С помощью четырех винтов прикрепите CHS BASE UNIT к полу. (см. рис. ниже)

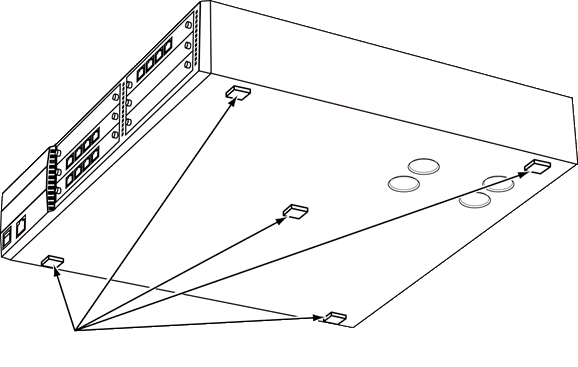

- Установите пять резиновых ножек в нижнюю часть корпуса.

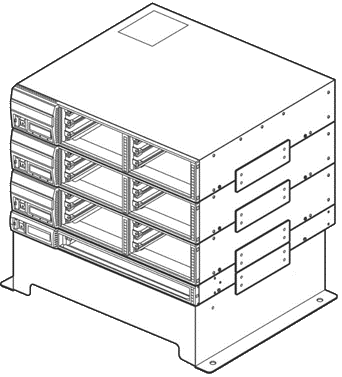

- Разместите шасси CHS1UG(S) и CHS2UG на верхней части CHS BASE UNIT (см. рис. ниже).
- Прикрепите корпус к CHS BASE UNIT, используя винты, входящие в комплект CHS STAND KIT (K).
- Подключите заземляющий провод ко всем шасси. См. статью МОНТАЖ ЗАЗЕМЛЕНИЯ 19" ШАССИ для получения полной информации о заземлении системы.
Установка шасси CHS2UG(D)
Описание появится в ближайшее время
